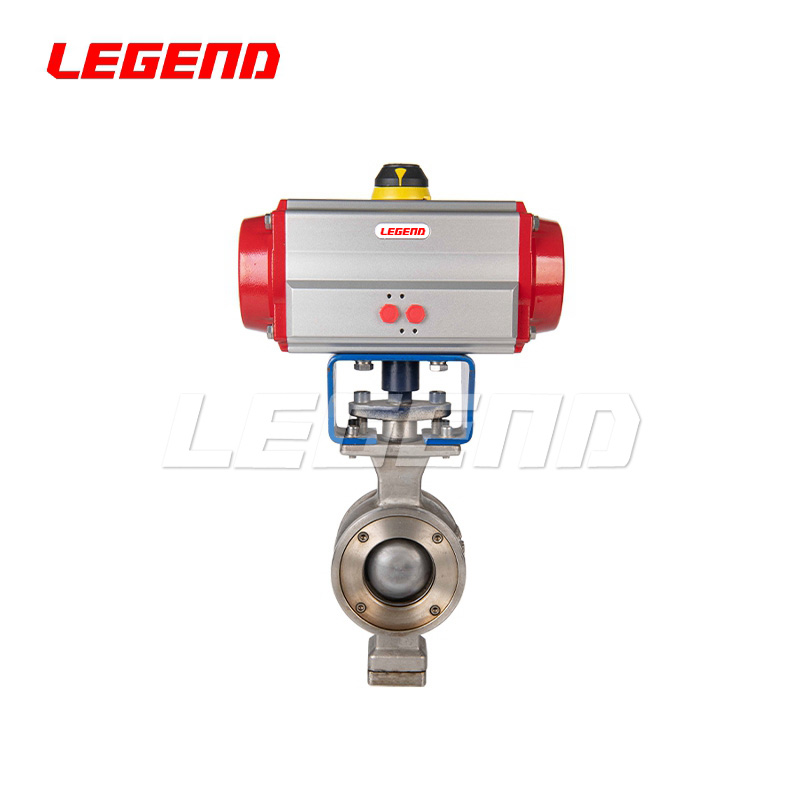

v型球閥工作原理及結構特點
2024-08-17 關注次數：V型球閥作為一種能的控制閥，其工作原理基于V型球體設計，巧妙地結合了截止閥和控制閥的功能。當閥桿驅動V型球體旋轉時，球體上的V型槽與閥座相對應位置變化，從而逐步調整流經閥體的流體截面積。全開狀態下，V型槽與流道對齊，形成通暢路徑，流體無阻通過；關閉時，V型槽轉向與流道垂直，有效阻止介質流動。這一設計使得V型球閥不僅能進行簡單的開關操作，還能對流量進行細致調節。
結構上，V型球閥由閥體、閥蓋、V型球體、閥座、閥桿及操作等關鍵部件構成。閥體內部的V型球體與精密研磨的閥座確保了良好的密封性能，即使在含有少量固體顆粒的介質中也能保持較低的泄漏率。為適應不同工況，V型球體表面可采取多種耐磨處理，如硬鉻電鍍、堆焊硬質合金或碳化鎢噴涂，顯著延長使用壽命并提高抗磨損能力。
此外，V型球閥的一大特點是其優異的流體控制特性。相較于傳統球閥，V型球閥的流阻小，流量系數大，可調比高達100:1，適用于需要寬范圍調節的場合。其流量特性接近等百分比，即閥門開啟程度與流量變化成正比，非常適合需要調節流量的系統。防堵性能方面，V型球與單側閥座結構的設計能有效避免固體顆粒堆積導致的卡堵問題，適用于含有纖維或微粒的介質控制。
總結而言，V型球閥憑借其V型設計、出色的調節性能、以及對復雜介質的良好適應性，在石油、化工、水處理等領域展現了廣泛的應用價值。其設計既考慮了操作的便捷性，也兼顧了長期使用的穩定性和經濟性。
